光伏電站系統建設貫穿于項目建設的全過程，決定了電站能否長期可靠、安全運行，也影響著電站業主的收益，對整個電站起著舉足輕重的作用。

    在光伏電站系統施工過程中，主要設備部件安裝包括光伏組件安裝、支架系統固定、逆變器安裝、變壓器安裝、固定基礎的設置，而在施工設計中易被遺忘的便是光伏電纜的施工。電纜對光伏電站

的整體盈利、運行的安全性同樣起著至關重要的作用，其施工也是光伏電站建設系統里最科學、最有講究的，科學的電纜施工不但可以減少電站損壞，提高效率，增強可靠性，還可以提高電站業主的收

益。非科學合理電纜施工，如造成電纜壓傷，切損，被利物磨毀等，將導致整個電站處于極度危險狀態，將造成線路短路，引發火災甚至造成人員傷害，這些問題會給電站帶來毀滅性災難。很多時候電

站的安全隱患并非是我們選用的電纜規格、品質、連接等問題引起的，而是因?yàn)槲磳?duì)光伏電纜線進行科學的防護固定措施，因此，科學的敷設防護固定光伏電纜工作可謂是迫在眉睫、刻不容緩。

    通過多年不斷的項目實踐及經驗總結，我們針對光伏電纜科學敷設防護固定的措施，做以下幾種介紹：

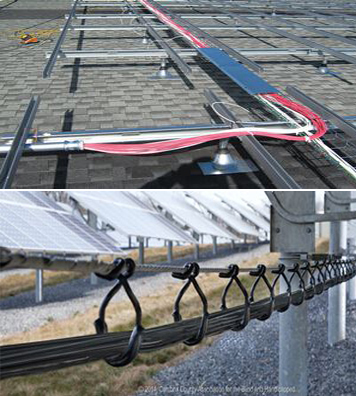

    1.電纜支架箱

     用電纜托盤，將種各類型的電纜有序地放置于托盤內，蓋上蓋板，即可避免電纜因直接暴露戶而受損，該固定方式廣泛應用于住宅，商業大型地面電站項目等；

    2.電纜托索

     電纜托索是通過鋼索，將鋼索固定在光伏支架系統中，在鋼索上安裝掛鉤，將電纜托放置于掛鉤內，從而起到保護、固定電纜的作用；

    3.采用扎帶固定于組件孔

     很多項目現場施工經驗表明，現場很少有合適的材料，能有效地將組件串并聯的電纜線加以固定。因此，為科學合理利用資源，采用PE扎帶，將電纜理直、理順后固定在組件的固定孔。

    4.電纜扣固定

     目前，市場常見的電纜扣主要分為以下幾種典型類型：

    （1）由不銹鋼304制成，利用金屬材料的彈性，將電纜線扣入預設的空間內，最后將不銹鋼扣與太陽能電池組件的邊框進行有效地固定；

    （2）用PP+尼龍材料、塑料注塑工藝制成塑料扣，可將塑料電纜扣固定在支架系統中軌道的任意位置，然后在將電纜扣入掛鉤中，施工極其簡單快捷。

    固定類型又分以下兩種：

    （1）捆綁式固定

    將光伏電纜與光伏支架系統捆綁至一起，固定后簡單且美觀，該固定方式在日本應用極其廣泛。

    （2）嵌入式固定

    將光伏電纜直接嵌入到光伏支架系統中，利用了斜坡光伏支架系統的軌道，將電纜嵌入于軌道中，安全而又美觀的一種固定方式。
